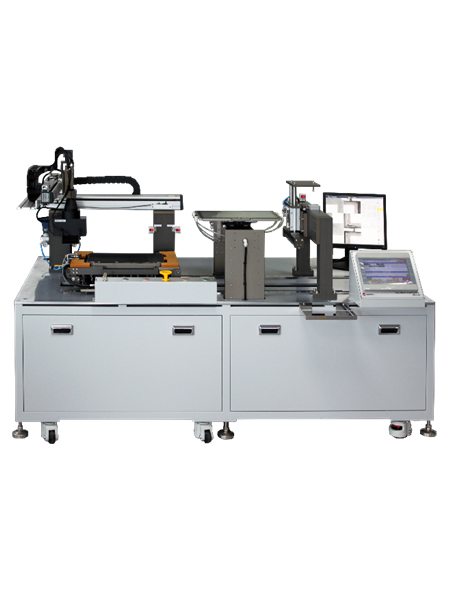

DIRECT BONDING-4530
미래기술을
선도하는 기업 (주)원텍코리아, DIRECT BONDING-4530 제품입니다.
| 전압 | AC220V/단상 |
|---|---|
| 소비 전력 | ≤400W |
| 표시장치 | 10” Touch Pane |
| Drawing |
- 노트북 등 LCM에 Glass를 대기압 상태에서 부착(합지)하는 설비
- 범용 설비로 제품 안착 JIG의 교체로 다른 제품군 생산 가능
- Frame 일체형 단독 설비로 이동 및 설치 편의성 우수
- 적용 가능 제품 크기 : Max 450mm × 300mm
| 전 압 | AC220V/단상 |
| 소비 전력 | ≤400W |
| 표시 장치 | 10” Touch Panel |
| Y축 사양 | 5상 Servo Motor(0.01mm제어) Ball Screw |
| X축 사양 | Manual Stage(마이크로미터 제어) |
| 장비 SIZE | 2100mm × 1100mm × 1600mm |
| 장비 무게 | 1000Kg |
| 가능 SIZE | Max 450mm × 300mm |
| 부착 공차 | ±0.1(제품 공차 제외) |
| Control 형식 | PLC구동, Auto Vision, Touch panel 조작 |
| X,Y,θ축 사양 | Alignment Stage |
| Roller size | Max 410mm (Φ20) |
| 1 Cycle Time | 40~50sec(작업자 Time 제외) |
▲적용제품
